Водневий охолоджувач генератора потужністю 660 МВт для ефективного та стабільного охолодження

Причина, чому генератори потужністю 660 МВт обирають водень як охолоджувач і поєднують його зі спеціальним водневим охолоджувачем, головним чином пов’язана з унікальними фізичними характеристиками водню та його високою адаптивністю до вимог розсіювання тепла великих блоків. Порівняно з традиційними рішеннями для повітряного та водяного охолодження, теплопровідність водню приблизно в 7 разів перевищує теплопровідність повітря, а його щільність становить лише 1/14 повітря. Ці дві переваги роблять його ідеальним вибором для охолодження великих генераторів - висока теплопровідність може швидко відводити внутрішнє тепло блоку, значно знижуючи температуру обмотки; Низька щільність може зменшити опір потоку під час циркуляції водню, зменшити потужність приводу вентилятора, зменшити споживання електроенергії блоком і ще більше підвищити ефективність виробництва електроенергії. Основна функція водневого охолоджувача полягає у створенні ефективного теплообмінного каналу, швидкому охолодженні гарячого водню, який поглинув тепло блоку, забезпеченні циркуляції та повторному використанні охолоджувального середовища та підтримці стабільної внутрішньої температури блоку в безпечному діапазоні.

З точки зору принципу роботи, водневий охолоджувач генератора та система охолодження блоку працюють разом, утворюючи замкнуту-систему, яка працює точно й ефективно та може бути розділена на три основні ланки. По-перше, під час роботи генератора одно-ступеневі плазмові вентилятори на обох кінцях ротора створюють тиск у газоподібному водні. Холодний водень під тиском проходить через вентиляційні отвори сердечника статора та обмотки ротора, повністю контактуючи з нагрівальними обмотками та сердечниками, поглинаючи велику кількість тепла, що виділяється, і перетворюючи його на гарячий водень; Згодом гарячий газоподібний водень вводиться в охолоджувач водню, розташований на кінці генератора або всередині основи машини, і опосередковано обмінюється теплом з циркулюючою водою в трубі охолоджувальної води - циркулююча вода тече всередині труби, а гарячий газоподібний водень очищується зовні труби, досягаючи теплопередачі через стінку труби, і температура гарячого газоподібного водню швидко знижується до заданого значення; Нарешті, охолоджений газоподібний водень знову потрапляє всередину генератора і продовжує брати участь у циклі розсіювання тепла. У той же час система підтримує чистоту газоподібного водню (зазвичай контролюється вище 95%, переважно 98%) і стабільний тиск (0,3-0,5 МПа) через пристрій поповнення водню, щоб забезпечити постійний і надійний ефект охолодження. Весь процес не вимагає переривання роботи агрегату, досягнення синхронного стимулювання тепловіддачі та вироблення електроенергії, забезпечення безперервної та стабільної продуктивності агрегату.

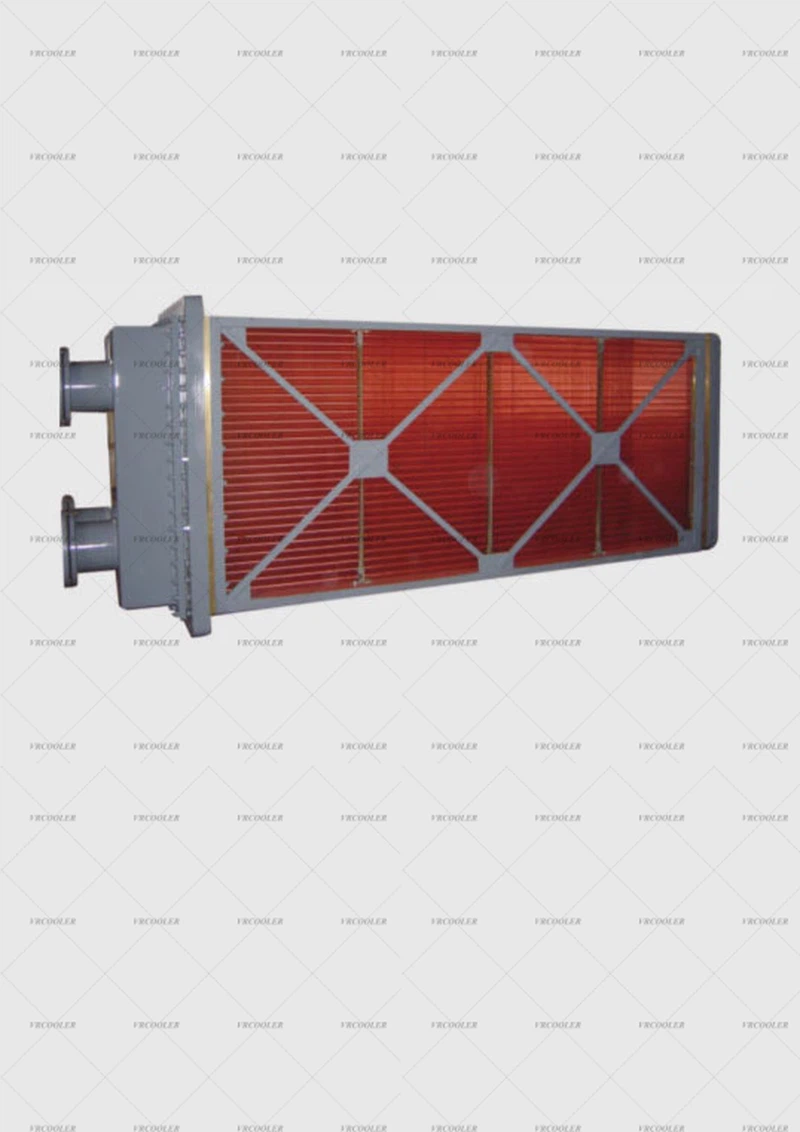

Будучи основним допоміжним обладнанням для великих генераторів потужністю 660 МВт, водневі охолоджувачі не лише повинні відповідати вимогам ефективного теплообміну, але й адаптуватися до суворих вимог щодо високого навантаження та-тривалої роботи установки. Його конструктивне виконання і технічні характеристики безпосередньо визначають надійність системи охолодження і безпеку експлуатації установки. Зараз водневі охолоджувачі, які використовуються в генераторах потужністю 660 МВт, здебільшого використовують кожухотрубну конструкцію, яка має велику площу теплообміну, високу ефективність стиснення, може адаптуватися до середовищ високого -тиску водню та проста в установці та обслуговуванні. Теплообмінні труби всередині охолоджувача пройшли спеціальну анти-корозійну обробку, яка може ефективно протистояти корозії циркулюючої води та подовжити термін служби обладнання; Крім того, охолоджувач оснащений комплексним пристроєм моніторингу, який пов’язаний із загальною системою моніторингу агрегату для моніторингу ключових параметрів, таких як температура водню та температура циркулюючої води до та після охолодження в режимі реального часу. Коли виникає відхилення від норми температури, можна своєчасно спрацювати сигнал тривоги та зв’язати його для налаштування, щоб запобігти ризику перегріву обладнання.

Порівняно з іншими методами охолодження, система охолодження, оснащена водневими охолоджувачами, надає численні значні переваги генераторам потужністю 660 МВт і більше підходить для експлуатаційних потреб великих агрегатів. По-перше, значно покращується ефективність відведення тепла. Водневе охолодження може знизити температуру обмотки генератора на 30-50 градусів, ефективно затримуючи старіння ізоляційних матеріалів, подовжуючи термін служби генератора та зменшуючи виникнення несправностей і відключень, спричинених високими температурами, таким чином покращуючи доступність блоку; По-друге, втрати споживання енергії значно зменшуються, опір потоку водню невеликий, а потужність приводу вентилятора низька, що може зменшити рівень енергоспоживання блоку та ще більше покращити економіку виробництва електроенергії відповідно до тенденції розвитку промисловості енергозбереження та зменшення споживання; По-третє, він має більш високу безпеку експлуатації. Водень має стабільні хімічні властивості, не підтримує горіння (для займання його потрібно змішати з повітрям до 4% -75%), не роз'їдає металеві частини. У поєднанні з ущільненням масляної плівки, утвореною системою ущільнювального масла, це може ефективно запобігати витоку водню та проникненню повітря. Крім того, за допомогою пристроїв для моніторингу повної чистоти та тиску можна ефективно уникнути ризиків безпеки; По-четверте, він підходить для роботи з високим навантаженням і може задовольнити потреби у розсіюванні тепла блоків рівня 660 МВт, що працюють при повному навантаженні протягом тривалого часу. У той же час він може співпрацювати з регулюванням пікових навантажень і частоти електромережі, щоб забезпечити стабільне розсіювання тепла блоків за різних робочих умов.

У практичному застосуванні стабільна робота водневого охолоджувача генератора 660 МВт безпосередньо пов’язана з ефективністю виробництва електроенергії та безпекою електропостачання всієї електростанції. Незалежно від того, чи йдеться про гідрогенераторну установку гідроелектростанції чи паротурбогенераторну установку теплової електростанції, якщо прийнято проектну потужність 660 МВт, водневий охолоджувач є незамінним основним допоміжним компонентом. Взявши як приклад гідроелектростанції, гідрогенератори покладаються на потік води для обертання та виробництва електроенергії. Якщо тепло, що виділяється під час роботи установки, не може бути своєчасно розсіяно, це вплине на швидкість установки та ефективність виробництва електроенергії. Однак водневі охолоджувачі можуть забезпечити стабільну роботу агрегату при номінальному навантаженні за рахунок ефективного теплообміну, повністю використовуючи переваги чистої енергії та потужності базового навантаження гідроелектростанцій, а також забезпечуючи стабільне електропостачання для електромережі. У той же час, із трансформацією енергетичної промисловості до велико-масштабної, високо-ефективної та екологічної, застосування генераторів рівня 660 МВт стає все більш поширеним, а вимоги до продуктивності водневих охолоджувачів постійно зростають. Ефективні,-енергозберігаючі, довговічні-і інтелектуальні водневі охолоджувачі стали важливим допоміжним напрямком для модернізації та ітерації великомасштабних-генераторних установок.
Варто зазначити, що нормальна робота водневих охолоджувачів залежить від стандартизованого управління експлуатацією та обслуговуванням. Через роботу в середовищі водню під високим{1}}тиском необхідно регулярно перевіряти герметичність охолоджувача та цілісність теплообмінних трубок, негайно очищати накип і сміття всередині теплообмінних трубок і переконатися, що це не впливає на ефективність теплообміну; Водночас необхідно суворо стежити за чистотою та тиском газоподібного водню, регулярно поповнювати газоподібний водень високої{2}}чистоти та уникати зниження ефективності розсіювання тепла та збільшення споживання енергії через зниження чистоти; Крім того, необхідно регулярно перевіряти якість циркулюючої охолоджувальної води, щоб запобігти корозії та закупорці теплообмінних трубок, що може вплинути на нормальну роботу системи охолодження. Стандартизована експлуатація та технічне обслуговування можуть не тільки продовжити термін служби водневих охолоджувачів, але й гарантувати, що вони завжди знаходяться в оптимальному робочому стані, забезпечуючи безперервну підтримку стабільної роботи генераторів потужністю 660 МВт.

З коригуванням енергетичної структури та швидким розвитком електроенергетики генератори потужністю 660 МВт, як основне обладнання для великомасштабного-виробництва електроенергії, набувають дедалі більшого значення з точки зору стабільності та ефективності роботи. Водневий охолоджувач із ефективним теплообміном, чудовим-ефектом енергозбереження та надійною безпекою став ключовим компонентом, що підтримує стабільну роботу великих генераторів. Це не тільки вирішує проблему розсіювання тепла великих блоків, але також допомагає блокам підвищити ефективність виробництва електроенергії, зменшити споживання енергії та задовольнити потреби епохи розвитку зеленої енергетики. У майбутньому завдяки безперервному вдосконаленню технології охолодження водневі охолоджувачі ще більше оптимізують конструкцію, підвищать ефективність теплопередачі та розширять функції інтелектуального моніторингу, забезпечуючи ефективнішу, безпечну та стабільну роботу генераторів рівня 660 МВт і генераторів навіть більшої потужності, вводячи новий імпульс у високо-розвиток енергетичної промисловості Китаю.
