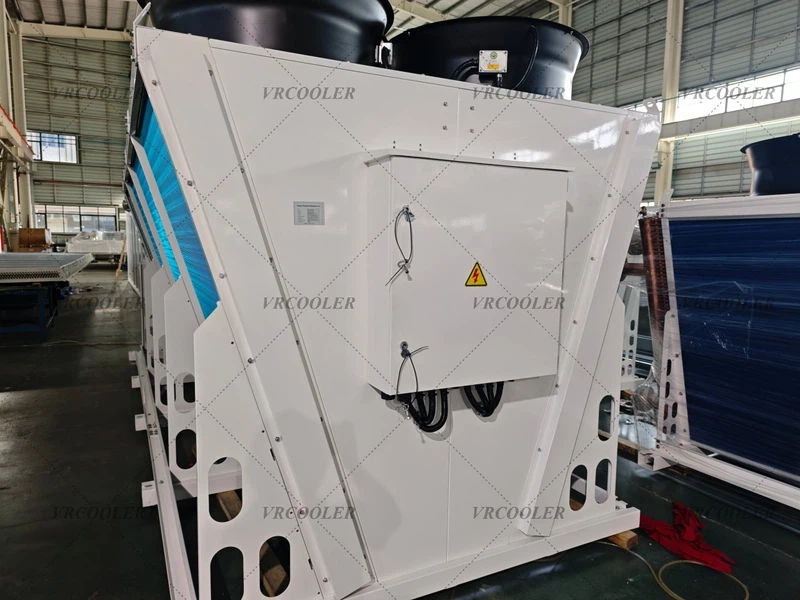

MTU 20V4000FB Дистанційний радіатор для біогазу для охолодження ТЕЦ
Коли люди посилаються на анВиносний радіатор біогаз MTU 20V4000FB, вони зазвичай говорять про пакет дистанційного охолодження, розроблений дляСерія mtu 4000 20-балонна біогазова генераторна платформа. У поточній опублікованій літературі MTU щодо біогазу 60 Гц 20-циліндрові версії вказані якmtu 20V4000 GS L32FBіmtu 20V4000 GS L64FB, і ці опубліковані рейтинги є правильною відправною точкою для визначення розміру радіатора, вибору вентилятора, розділення контурів і стратегії керування.
Для біогазових установок дистанційний радіатор часто є практичним вибором, оскільки він переміщує обладнання для відводу тепла від машинного відділення, знижує накопичення тепла в приміщенні, спрощує дизайн вентиляції та надає EPC більше свободи в плануванні. Це має значення для сільськогосподарських метантенків, станцій очищення стічних вод і-газових установок для звалищ, де генераторна зала часто компактна, а система охолодження має надійно працювати в брудному зовнішньому середовищі. MTU позиціонує серію біогазу серії 4000 спеціально для такого роду застосувань, причому сімейство продуктів охоплює виробництво електроенергії з біогазу для ферм, станцій каналізації та стічних вод, а також операторів звалищ.
З боку двигуна 20-циліндрова біогазова платформа серії 4000 є aДвигун 90 градусів Vз20 циліндрів, діаметр 170 мм, Хід 210 мм, Робочий об'єм 4,77 л на циліндр, приблизноЗагальний об'єм 95,4 л, і aномінальна швидкість 1500 об / хв. Поточні креслення MTU також показують розмір упакованої генераторної установки 20V4000 приблизно7250 × 2000 × 2600 мм, що корисно при плануванні прокладання труб радіатора, головки насоса та відокремлення кабельного коридору між блоком двигуна та зовнішнім охолоджувачем.
Найважливішим моментом для радіаторної техніки є не просто потужність двигуна, аскільки тепла фактично має бути відведено контурами охолодження. Для опубл20V4000 GS L32FBрейтинги біогазу при 60 Гц, MTU списки приблизно1932–1934 кВт-е електрична потужність, 745–797 кВт теплова потужність від охолодження двигуна, і373–425 кВт низькотемпературного-опалення. Для20V4000 GS L64FBрейтинг біогазу, списки MTU оЕлектрична потужність 2521 кВтЕ, 1538 кВт теплової потужності від охолодження двигуна, і128 кВт низькотемпературного-опалення. Якщо дистанційний радіатор розроблений таким чином, щоб зменшувати навантаження-охолодження основного двигуна та низькотемпературний контур-температури, то основа навантаження радіатора становить приблизно1118–1222 кВтдля варіантів 20V4000 L32FB і про1666 кВтдля варіанту 20V4000 L64FB. Ці загальні показники є інженерними висновками, отриманими шляхом об’єднання опублікованих MTU показників-охолодження двигуна та низьких{5}}температур; вони не є окремим офіційним рейтингом радіатора MTU.
Ця різниця важлива, оскільки ТЕЦ не всі відводять тепло однаково. Деякі проекти повертають частину тепла-води сорочки в-контур гарячої води, деякі надають пріоритет вільному сухому охолодженню-приміщення-машини, а деякі повертають тепло вихлопних газів за допомогою спеціального модуля рекуперації тепла, надсилаючи лише контури рідини HT/LT до віддаленого охолоджувача. У власних паспортах біогазу MTU це чітко зазначенорізні температури подачі та зворотної лінії, системи гарячого охолодження, число метану та умови встановлення залежать-від проекту, що означає, що остаточний вибір радіатора має відповідати точним завданням на місці, а не копіюватись із загальної брошури двигуна.
З цієї причини добре{0}}продуманий дистанційний радіатор MTU 20V4000FB зазвичай налаштовується якдвоконтурний-радіатор HT/LTабо aєдиний зібраний охолоджувач з окремими змійовиками та колекторами. Секція високої{1}}температури відповідає за-навантаження основної сорочки двигуна, тоді як секція низької{3}}температури відповідає за-повітря наддуву або допоміжне охолодження низькотемпературного-температури, залежно від конструкції агрегату. На практиці це означає вибір поверхні котушки, рядів труб, кроку ребер, кількості вентиляторів і потужності двигуна відповідно до трьох реальних змінних проекту:розрахункова температура навколишнього середовища, необхідна температура теплоносія на виході, ідопустимий перепад тиску. На біогазових об’єктах розробникам також необхідно враховувати корозійну атмосферу, ризик забруднення та сезонні коливання навантаження, тому що менший-розмір радіатора спричиняє зниження потужності влітку, тоді як-агресивне керування вентилятором витрачає паразитну енергію взимку.
Для біогазової платформи MTU Series 4000 дистанційний радіатор також слід розглядати як частину філософії управління установкою, а не просто як пасивний теплообмінник. MTU підкреслює електронний вимірювач газу, автоматичний контроль детонації та інтегровану архітектуру керування в пакеті для біогазу Series 4000, тому система охолодження потребує стабільного контролю температури для підтримки запасу детонації, стабільності згоряння та доступності повного-навантаження. У реальних термінах це означає використанняУправління вентилятором VFD або EC, ступінчаста логіка вентилятора, циркуляційні насоси правильного розміру та послідовність керування, яка підтримує постійну температуру охолоджуючої рідини під час змін навантаження замість того, щоб допускати великі температурні коливання.
Для цього класу двигунів зазвичай створюють потужний пакет радіаторівважкі-оребрені котушки, оцинковану або пофарбовану конструкційну сталь, двигуни-захищені від атмосферних впливів, кожухи-вентиляторів, які не потребують технічного обслуговування, і колектори, розмір яких забезпечує низьку швидкість і рівномірний розподіл потоку. У суворіших біогазових середовищах ребра з епоксидним-покриттям,-захищені від корозії кріпильні елементи та консервативні відстані між ребрами часто є кращим вибором, ніж прагнення до максимальної компактності. Метою є не лише максимальне відведення тепла в перший день, але й стабільна продуктивність після багатьох років пилу, вологи та перебування на відкритому повітрі.
Ще однією причиною, чому біогазова платформа MTU 20V4000 є серйозним радіаторним застосуванням, є питома потужність двигуна. MTU продає сімейство біогазу серії 4000 як діапазон-високої щільності потужності для безперервного обслуговування біогазу з потужністю 20 циліндрів до приблизно2520 кВт-е при 60 Гц, електрична ефективність навколо42.6%, а загальна ефективність наближається89.7%на опубліковану конфігурацію L64FB. MTU також заявляє, що біогазова лінія Series 4000 розрахована на тривалий термін служби, цитуючи84 000 годин роботи між капітальними ремонтамидля сімейства платформ. Для постачальників радіаторів це означає, що система охолодження має бути розроблена як інфраструктура з тривалим-терміном служби, а не як аксесуар для легкої промисловості.
З точки зору проекту, найкращий заголовок статті – не просто «радіатор для двигуна MTU», адистанційне сухе охолодження для когенераційного комплексу високо-вихідної біогазу. Радіатор має захищати електричну потужність, зберігати надійність двигуна та підтримувати термічну стабільність за змін якості метану, умов навколишнього середовища та стратегії рекуперації-тепла установки. Якщо його правильно узгодити з офіційним тепловим балансом біогазу 20V4000, дистанційний радіатор стає критичною частиною загальної ефективності установки, часу безвідмовної роботи та економіки життєвого циклу, а не просто допоміжним охолоджувачем.
