Дистанційні охолоджувачі радіатора HT LT для газових двигунів на теплоелектростанції
У термоелектростанції, що працює на газових двигунах, охолодження ніколи не є просто допоміжною функцією. Це безпосередньо впливає на стабільність двигуна, електричну потужність, інтервали технічного обслуговування та загальну надійність установки. Коли великі газові двигуни безперервно працюють під навантаженням, вони виробляють значну кількість тепла в різних частинах системи, і цим теплом потрібно керувати контрольованим способом. Тому виносні радіаторні охолоджувачі HT LT широко використовуються на сучасних теплоелектростанціях.
Дистанційна система радіатора призначена для відводу тепла від контурів охолодження двигуна та відводу його в атмосферу за допомогою ребристих теплообмінників і осьових вентиляторів, встановлених поза приміщенням. Замість розміщення повного охолоджувального навантаження в машинному залі блок радіаторів розташовується віддалено, зазвичай на сталевій платформі, даху чи-наземній конструкції. Таке розташування допомагає знизити температуру в машинному відділенні, покращує доступ для обслуговування навколо генераторних установок і зберігає схему установки більш чистою та гнучкою.
Для газових двигунів система охолодження зазвичай поділяється на HT і LT контури. Контур HT, або високо{1}}температурний контур, в основному обслуговує водяну сторону двигуна. Він відводить тепло від блоку двигуна, головок циліндрів та інших компонентів із високим-теплом, які мають працювати в строго контрольованому діапазоні температур. Контур LT або низько-температурний контур зазвичай використовується для охолодження наддувного повітря, охолодження мастила та інших допоміжних функцій охолодження, які потребують нижчої температури охолоджуючої рідини. Розділення цих двох контурів є важливим, оскільки двигун не потребує однакового рівня температури скрізь. Різні завдання охолодження вимагають різних теплових умов, і система HT/LT дозволяє установці контролювати їх більш точно.
На теплоелектростанції таке розділення приносить реальні експлуатаційні переваги. Охолоджувач HT можна оптимізувати для основного теплового навантаження двигуна, тоді як охолоджувач LT може підтримувати нижчі температури для впускного повітря або допоміжних систем, що допомагає двигуну дихати краще та працювати стабільніше. Коли обидва контури спроектовані належним чином, двигун може працювати з покращеною стабільністю згоряння, кращою ефективністю та меншим термічним навантаженням. На практиці це означає менше ризиків перегріву під час роботи влітку та більш надійну роботу протягом тривалого часу роботи.

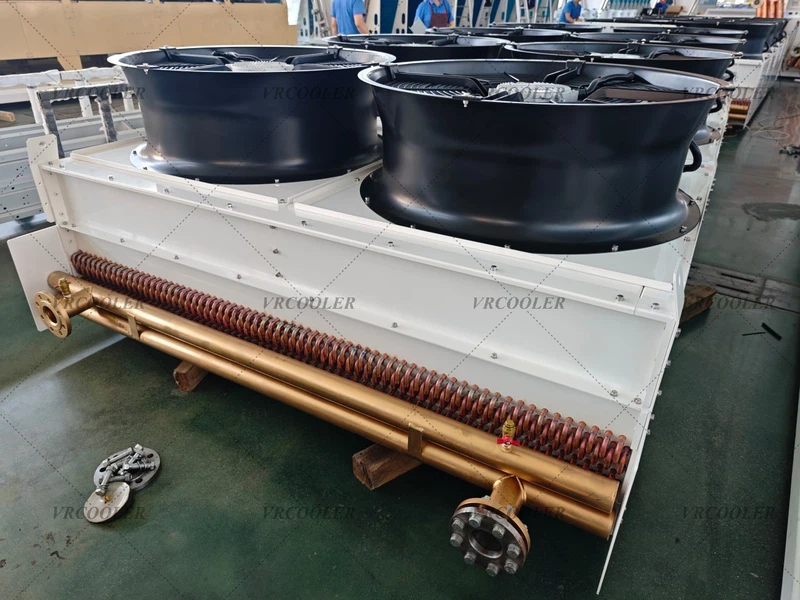

Добре-комплект дистанційного охолодження радіатора HT LT для газових двигунів зазвичай включає змійовики з ребристими трубами, осьові вентилятори, сталеву раму, колектори, циркуляційні насоси, якщо потрібно, розширювальну систему, регулювальні клапани та електричну систему керування для роботи вентиляторів із змінною-швидкістю. Оребрені змійовики забезпечують поверхню теплообміну, тоді як вентилятори змушують навколишнє повітря через поверхню змійовика відводити тепло від теплоносія. У багатьох проектах контроль швидкості вентилятора є особливо важливим, оскільки потреба в охолодженні змінюється залежно від навантаження двигуна та температури навколишнього середовища. Постійна робота всіх вентиляторів на повній швидкості витрачає електроенергію, тоді як інтелектуальне керування допомагає установці економити допоміжну енергію та підтримувати температуру охолоджуючої рідини більш стабільною.
Вибір матеріалу також має значення для термоелектричних установок. Зовнішні радіаторні блоки піддаються впливу сонця, дощу, пилу, а іноді й агресивного промислового повітря. З цієї причини дистанційні радіаторні системи часто будуються з важкими-сталевими конструкціями,-захищеними від погодних умов двигунами та котушками, вибраними відповідно до якості води, робочого тиску та умов на місці. У запиленому чи агресивному середовищі анти-корозійні покриття та правильна відстань між ребрами стають ще важливішими. Мета полягає не тільки в досягненні необхідного відводу тепла на папері, але й у забезпеченні надійної роботи системи охолодження рік за роком у реальних заводських умовах.
Ще однією причиною популярності дистанційних радіаторів на теплоелектростанціях є гнучкість установки. Деякі заводи мають обмежену вентиляційну здатність у приміщенні, тоді як іншим потрібно розміщувати охолоджувальне обладнання подалі від зон-чутливих до шуму або технологічних будівель. Дистанційний радіатор дає підряднику EPC і проектувальнику установки більше свободи в розташуванні обладнання для відведення тепла там, де воно працює найкраще. Це також зменшує кількість гарячого повітря, що рециркулює в машинному відділенні, що може бути великою перевагою, коли декілька газових двигунів встановлено паралельно.
З точки зору експлуатації, дистанційні радіаторні системи HT LT також спрощують планування технічного обслуговування. Доступ до блоку радіаторів доступний без надмірного втручання в обслуговування двигуна, а основні компоненти, такі як вентилятори, двигуни та колектори, часто можна перевірити або замінити зручніше, ніж за допомогою тісно інтегрованого обладнання охолодження. Для власників установок це може призвести до скорочення часу простою та кращої зручності обслуговування протягом усього терміну експлуатації проекту.
Зрештою, виносні радіаторні охолоджувачі HT LT для газових двигунів на ТЕЦ – це не просто теплообмінники. Вони є критично важливою частиною стратегії теплового менеджменту підприємства. Правильно сконструйована система захищає двигун, підтримує стабільне виробництво електроенергії, покращує планування майданчика та допомагає заводу працювати ефективніше в мінливих умовах навколишнього середовища. Для термоелектричних установок, які залежать від безперервної роботи газового двигуна, вибір правильного рішення дистанційного радіатора HT/LT є важливим кроком до довгострокової-надійності.
