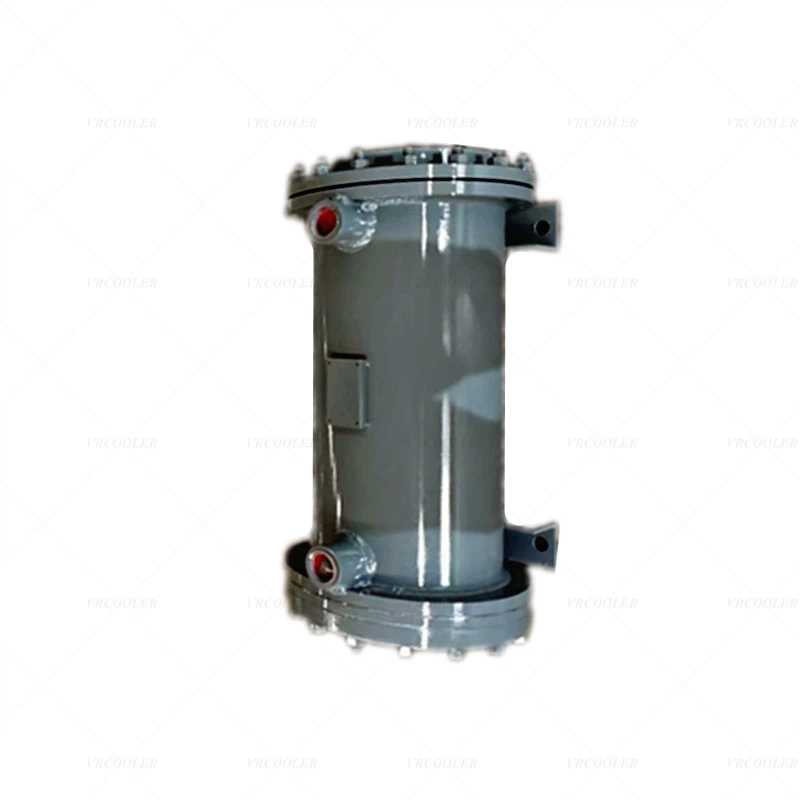

Вертикальний охолоджувач масла

Структурні особливості вертикального нафтового охолодження

Вертикальна структура: кулер встановлюється вертикально, займаючи мінімальний простір підлоги, що робить його придатним для встановлення в районах з обмеженим простором, але достатнім вертикальним зазором.

Розташування пучка трубки: пучок трубки, як правило, розташований вертикально в оболонці, при цьому обидва кінці закріплені на аркушах труб. Таке розташування полегшує обмін теплом між маслом та середовищем охолодження у вертикальному напрямку, сприяючи рівномірному розподілу та потоку рідини.

Дизайн аркушів трубки: Лист трубки використовується для закріплення пучка трубки, забезпечення його стабільності та 密封性. У вертикальних масляних охолоджувачах аркуш трубки повинен витримати вагу пучка трубки та тиску рідини, тому він зазвичай виготовляється з високоміцних матеріалів.

Перегородки та опорні таблички: перегородки та опорні таблички встановлюються всередині оболонки. Перегородки спрямовують напрямок потоку нафти, внаслідок чого він протікає по зигзаг -шляху всередині оболонки, тим самим збільшуючи час контакту та площу між потоком нафти та пучком трубки та підвищуючи ефективність теплообміну. Підтримка пластини використовуються для підтримки пучка трубки, запобігаючи вібрації та деформації під час роботи.

Принцип роботи вертикального нафтового охолоджувача

Процес теплообміну: високотемпературна олія потрапляє в кулер зверху і тече вниз по зовнішній поверхні пучка трубки під впливом тяжкості та різниці тиску. Одночасно охолоджуюча середовище (наприклад, охолоджувальна вода) потрапляє у внутрішню частину пучка трубки з дна охолоджувача, що проходить реакційне обмін на страви з маслом поза трубами. Нагрівання з масла переноситься на середовище охолодження, знижуючи температуру масла, підвищуючи температуру охолоджуючого середовища, тим самим досягаючи мети охолодження.

Контроль температури: регулюючи швидкість потоку охолодження, температуру охолодження масла можна точно контролювати. Наприклад, у системах електроенергії швидкість потоку води охолодження масляного охолодження можна автоматично відрегулювати відповідно до необхідної температури вхідного масла підшипників, гарантуючи, що температура масла залишається в межах норми 35-45 градусів.

Переваги вертикального масляного охолоджувача

Ефективне використання простору: Вертикальна конструкція дозволяє кулер забезпечити велику область теплообміну, займаючи невеликий слід, що робить його особливо придатним для компактних приміщень, таких як невеликі електростанції та корабельні машинні кімнати.

Легка установка та технічне обслуговування: метод вертикальної установки полегшує установки, розбирання та технічне обслуговування. Лист трубки фіксується на одному кінці і плаває на іншому, а знімна трубка пучка та конструкція кришки води дозволяють зручно очистити, огляд та обслуговування охолоджувача під час роботи.

Хороша стійкість до вібрації: Порівняно з горизонтальними охолоджувачами масла, вертикальні охолоджувачі масла мають нижчий центр ваги та більш стабільну конструкцію, що забезпечує кращу стійкість до вібрації під час роботи та здатність адаптуватися до середовищ з вібрацією.

Вертикальні області застосування нафтового охолодження

Енергетична промисловість: Використовується для охолодження мастила в турбінах, генераторах та іншому обладнанні для забезпечення нормальної роботи підшипника та запобігання збоїв обладнання, спричинених перегрівом.

Механічна промисловість: Використовується в системах гідравлічних та змащування різних машин, таких як верстат, компресори та машини для лиття під тиском, для охолодження гідравлічної нафти та мастила, тим самим покращуючи ефективність обладнання та термін експлуатації.

Транспортна промисловість: Використовується в транспортних транспортних засобах, таких як кораблі, автомобілі та літаки для охолодження змащення двигуна, мастила для трансмісії тощо, забезпечуючи стабільну роботу електроенергії.
