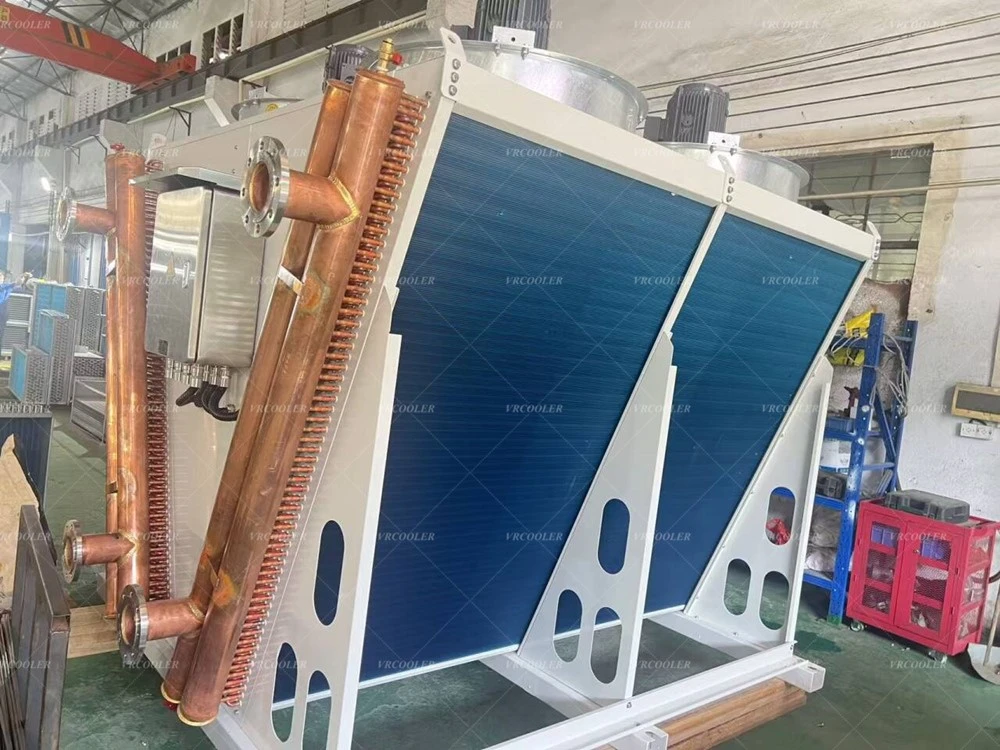

Виносний радіатор для генераторів Wartsila 2400 кВт
Сценарії адаптації: генераторна установка Wartsila 2400 кВт газ/два палива (типові моделі: 12V34SG/12V34DF), когенераційна електростанція ТЕЦ, подвійні незалежні віддалені сухі радіатори HT-LT, відсутність споживання води градирнею; Підтримка нових проектів і заміна старого обладнання 1:1.
Огляд контуру охолодження (генератор Wartsila 2400 кВт)
HT Високотемпературний контур
- Функція: сорочка циліндра, головка блоку циліндрів, охолоджувач наддувочного повітря 1-го ступеня
Середовище: суміш етиленгліколю та води
-Типовий робочий діапазон: вхід 88-96 градусів / вихід 74-82 градуси
– Дані про відведення тепла взято виключно з теплового балансу проекту Wärtsilä
LT Низькотемпературний контур
‑Функція: охолодження наддувочного повітря 2-го ступеня + охолоджувач мастила
-Типовий робочий діапазон: вхід 33-41 градус / вихід 43-53 градуси
- Критично важливо для контролю температури наддувного повітря, уникайте зниження потужності двигуна за високої температури навколишнього середовища
Основні особливості дизайну
1. Подвійні повністю незалежні пучки котушок, без внутрішнього перехресного змішування
Окремі котушки HT і LT в одному блоці. Суворо відповідайте витраті двигуна та падінню тиску. Розташування фланцевого сопла, орієнтація з’єднання можуть відповідати існуючому кресленню старого агрегату для заміни 1:1, мінімізуючи модифікацію трубопроводу на місці.
2. Індивідуальний дизайн на основі теплового розрахунку
Введіть офіційні дані Wartsila про відведення тепла, а також граничні умови на майданчику, надайте повний звіт про тепловий розрахунок і креслення виготовлення, запобігте сигналізації високої температури та зниженню потужності спекотним літом.
3. Багаторівневі варіанти захисту від корозії для середовища електростанції
-Стандарт: мідна трубка з алюмінієвим ребром з епоксидним покриттям; сталева рама з гарячим цинкуванням
Суворі/прибережні умови: труба з нержавіючої сталі + ребра з нержавіючої сталі, стійкі до соляного туману та промислової корозійної атмосфери.
4. Осьовий вентилятор VFD з незалежним контролем температури в контурі
Регулювання швидкості, пов’язане з температурою, окреме ПІД-схеми HT і LT; Сигнал 4‑20 мА для інтеграції DCS установки/ПЛК двигуна. Додаткова резервна конфігурація вентилятора для безперервної роботи 24/7 без нагляду.
5. Попередньо встановлені аксесуари
Автоматичні вентиляційні клапани, зливні клапани, втулки датчиків, антивібраційні опори. Додатковий капюшон від дощу, захист вентилятора, платформа для обслуговування. Закрита циркуляція гліколю, сухе охолодження, нульове споживання води.
6. Варіанти компонування структури
V-тип / H-тип / горизонтальне розміщення дистанційного радіатора, вибирайте відповідно до площі установки та стану повітрозабірника-вихлопу, уникайте рециркуляції гарячого повітря.
